WGS-L200 Прибор для измерения ширины плит средней и толстой плиты

Обзор:

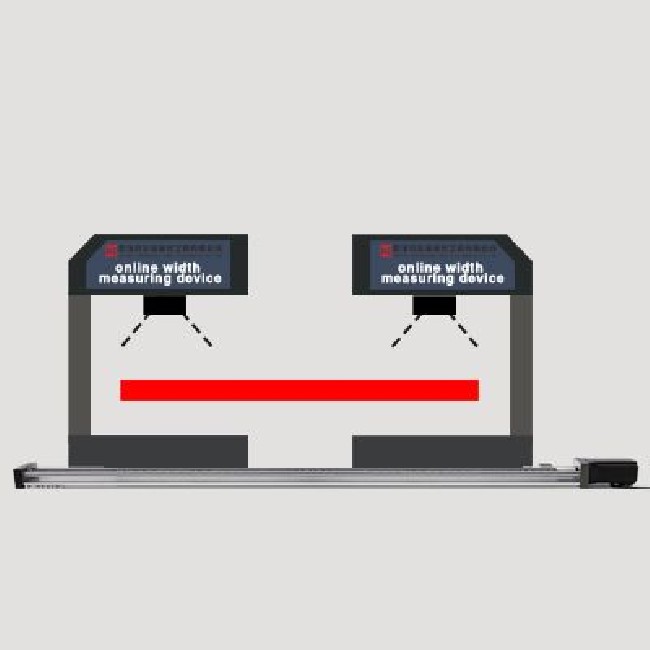

Лазерная система измерения ширины слябов/средних листов WGS-L200 использует технологию двойного лазерного треугольного отражения для измерения стальной пластины на роликовом столе в режиме онлайн и сочетает в себе технологию высокоскоростной цифровой обработки сигналов с программным обеспечением для соответствующей обработки сигнала и его отображения. Соответствующие данные и кривые измерений позволяют точно контролировать процесс производства стали.
Лазерный измеритель ширины плит/средних плит WGS-L200 в основном состоит из двух частей: испытательного оборудования, вычислительного оборудования и других аппаратных систем, а также программного обеспечения для вычислительной обработки. Аппаратный комплекс включает в себя 2 комплекта систем лазерной триангуляции, системы приема и передачи сигналов на месте, вычислительные блоки, главные системы анализа и контроля сигнализации и т. д. Программное обеспечение измерителя ширины слябов/полос WGS-L200 в основном включает в себя сбор и анализ данных, программное обеспечение для сигнализации и вычислительное программное обеспечение для визуализации данных в главной системе. Система анализа данных анализирует и преобразует данные, передаваемые системой сбора и анализа сигналов, в. В главной диспетчерской визуализируются данные, и с помощью установленного порогового значения сигнализации работа по контролю измерения ширины в процессе производства плит завершается.

Принцип измерения системы:
Лазерный измеритель ширины плит/средних плит WGS-L200 в основном состоит из двух частей: испытательного оборудования, вычислительного оборудования и других аппаратных систем, а также программного обеспечения для вычислительной обработки. Аппаратный комплекс включает в себя 2 комплекта систем лазерной триангуляции, системы приема и передачи сигналов на месте, вычислительные блоки, главные системы анализа и контроля сигнализации и т. д.
Программное обеспечение лазерного измерителя ширины плит/средней плиты WGS-L200 в основном включает в себя сбор и анализ данных, программное обеспечение сигнализации в главной системе и вычислительное программное обеспечение для визуализации данных. Система анализа данных в основном анализирует и преобразует данные, передаваемые при сборе и анализе сигналов. Система использует визуальные данные диспетчерской, а установленный порог срабатывания сигнализации используется для завершения работы по контролю измерения ширины в процессе производства плит.

Функции:
Приняв принцип лазерной триангуляции, он очень подходит для динамических измерений и имеет высокую точность динамических измерений;
Бесконтактный, то есть лазерный датчик расстояния установлен на верхней и нижней сторонах направляющего желоба подачи полосы, и прибор для измерения ширины не вступает в прямой контакт с полосой;
Непрерывное и быстрое измерение выборки, частота выборки составляет 300–2000 Гц, частоту измерения можно свободно установить для достижения высокоскоростного определения ширины;
Он может эффективно определять и компенсировать биение, наклон, боковое отклонение и форму испытуемой пластины;
Превосходная математическая модель обеспечивает точное определение ширины при плохой форме пластины;
Программное обеспечение имеет дружественный интерфейс, мощные функции, простоту в эксплуатации и не требует обслуживания;
Программное обеспечение имеет функцию самодиагностики;
Полностью цифровая система обнаружения и автоматической калибровки;
Высокая точность измерения и быстрая скорость отклика;
Использование передачи сигнала по оптоволоконному кабелю;
Сигнализация контроля качества.

параметр:
Расстояние измерения: 0,5-0,8 м (в зависимости от условий объекта)
Разрешение: ± 0,1 мм
Точность повторения: 0,2 мм
Измеренная выходная частота: 100-3 кГц
Класс лазера: 2 (IEC60825-1:2014)
Уровень защиты: IP65
Метод связи: TCP/IP-связь.
