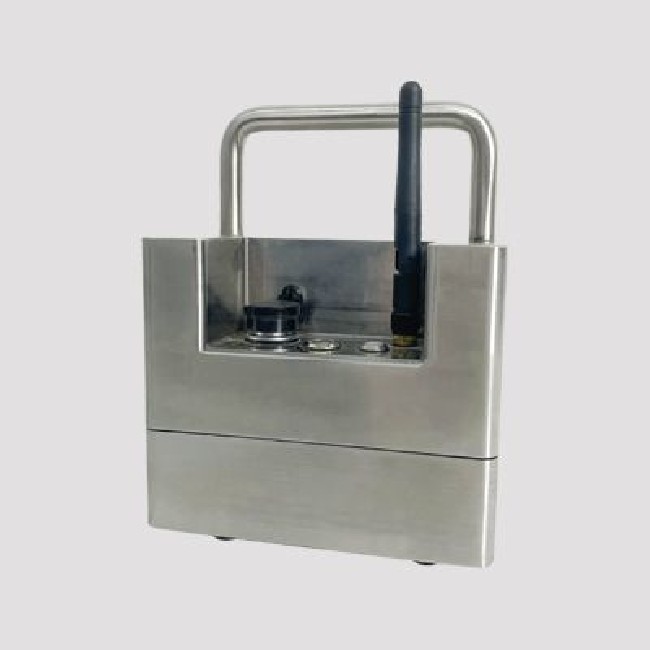

Измеритель вибрационных отклонений кристаллизатора MOC-N300

Обзор:
Кристаллизатор — это оборудование для формования слябов при непрерывной разливке стали, а также сердцевина и ключевая технология машины непрерывной разливки стали. Основная функция измерителя вибрации кристаллизатора заключается в определении частоты вибрации, амплитуды, скорости отклонения, фазы, кривой траектории вибрации и т. д. вибрационного стола кристаллизатора. Благодаря обнаружению и настройке прибора обнаружения кристаллизатор может отклоняться. по заданной амплитуде, частоте и форме волны характеристики перемещаются по внешней дуге машины непрерывного литья заготовок.
Без регистрации данных измерителя отклонения кристаллизатора фактические параметры вибрации вибростола кристаллизатора и параметры процесса заготовки во время производственного процесса не могут быть эффективно известны, в результате чего оператор не может регулировать производственный процесс кристаллизатора в режиме реального времени. на основе параметров реального времени на производственной площадке.
Оборудование для измерения отклонения кристаллизатора непрерывной разливки, независимо разработанное нашей компанией, подходит для различных форм, таких как слябы, квадратные заготовки, круглые заготовки и заготовки специальной формы. Система эффективно определяет состояние движения кристаллизатора и получает фактические голографические параметры вибрации пластины вибрационного стола, а также отрицательное проскальзывание и другие параметры процесса. Технические специалисты могут сформулировать стратегии управления кристаллизатором на основе этих фактических параметров для повышения производительности и качества продукции в безопасном и надежном диапазоне.

Структура оборудования:
Измеритель виброотклонения кристаллизатора непрерывной разливки в основном состоит из сенсорной системы, схемы формирования сигнала сенсора, силовой цепи, модуля синхронного сбора данных, кабеля связи и системы программного анализа данных.
В измерителе вибропрогиба кристаллизатора установлены три датчика осевого ускорения, один из которых обнаруживает сигнал вибрации в вертикальном направлении (ось Y), а два других обнаруживают сигнал вибрирования в горизонтальном направлении (ось X и Z). . Сигнал, полученный датчиком, обрабатывается препроцессором и модулем предварительной обработки. Сигнал вибрации и сигнал состояния датчика фильтруются и нормализуются различными способами, а затем отправляются в синхронный сборщик данных для оцифровки и извлечения признаков. Программное обеспечение главного компьютера. Процесс получения различных параметров вибрации и параметров процесса, требуемых пользователями.

Функции устройства:
Для сбора трехмерных данных вибрации кристаллизатора X/Y/Z используется высокоточная сенсорная система и высокочувствительный осевой акселерометр для комплексного определения состояния вибрации оборудования, включая:
1) Определить частоту вибрации вибростола кристаллизатора.
2) Определить амплитуду вибрации стола кристаллизатора.
3) Определить скорость отклонения вибрации
4) Обнаружение бокового отклонения, продольного отклонения, фазы и разности фаз вибрационного стола кристаллизатора.
5) Трехмерное отображение траектории вибрации, а траекторию вибрационного стола можно просматривать с 6 сторон вибрационного стола (X-Y, X-Z, Z-Y).

Системное программное обеспечение использует интерактивный графический интерфейс «человек-компьютер», который может отображать состояние вибрации кристаллизатора в режиме реального времени. Функции программного обеспечения включают в себя:
1) Отображение кривой данных в реальном времени: форма волны вибрации, частота вибрации, анализ наложения сигналов.
2) Отображение одноосной кривой, отображение многоосной кривой, амплитуды, ускорения, трехмерного графика.
3) Просмотр исторических кривых
4) Создать отчет об испытаниях
5) Дайте советы по раннему предупреждению
6) Функция спектрального анализа
